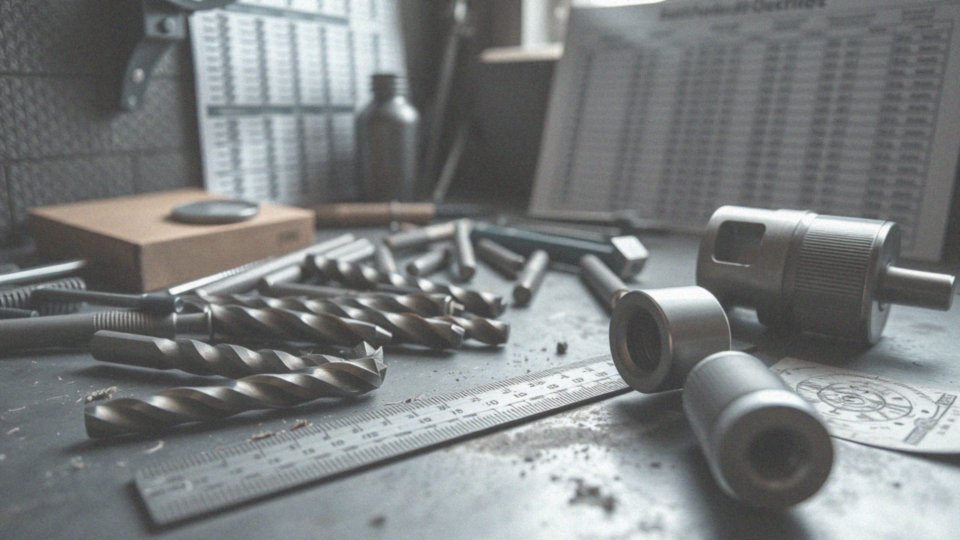

Co to jest tabela gwintów?
Tabela gwintów to niezwykle istotne narzędzie, które dostarcza kluczowych informacji na temat średnic wierteł niezbędnych do wykonywania otworów pod gwinty. Zawiera szczegóły dotyczące rozmiarów wierteł, co ma ogromne znaczenie dla precyzyjnego gwintowania. Dzięki niej, możliwe jest zapewnienie poprawności w łączeniach śrubowych.
Tabela obrazuje, jak różne wymiary gwintów oddziałują na odpowiednią średnicę używanego wiertła, co znacząco ułatwia dobór właściwego narzędzia. Profesjonaliści mogą korzystać z tej tabeli, aby uniknąć typowych błędów, które mogłyby wpłynąć na jakość i trwałość połączeń. Tym samym, tabela gwintów staje się bezcenna dla inżynierów i techników zarówno w procesie produkcji, jak i podczas napraw. To prawdziwie niezastąpiona pomoc w codziennym działaniu.
Jakie informacje zawiera tabela gwintów?
Tabela gwintów to skarbnica cennych informacji niezbędnych w procesie gwintowania. Zawiera różnorodne rozmiary gwintów, zarówno metrycznych, calowych, jak i rurowych. Dodatkowo, prezentuje skoki gwintów, które mają kluczowe znaczenie dla precyzyjnego dopasowania poszczególnych elementów. W zestawie znajdziemy również polecane średnice wierteł, co znacząco ułatwia wybór właściwych narzędzi do pracy. Często zawarte są również dane o prędkościach obrotowych stosowanych podczas gwintowania, które mogą mieć duży wpływ na jakość uzyskiwanych rezultatów. Nie można zapomnieć o tolerancjach gwintów oraz standardach, takich jak DIN 13, które gwarantują wysoką jakość połączeń. Dzięki tym informacjom specjaliści mogą skuteczniej planować oraz kontrolować cały proces gwintowania, co w efekcie przekłada się na zwiększenie efektywności ich pracy.

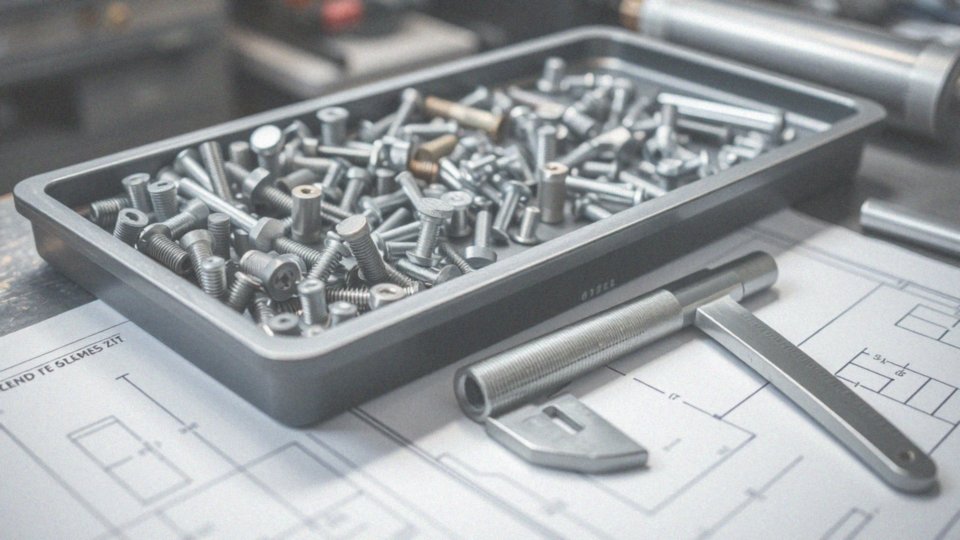

Jakie są rodzaje gwintów uwzględnione w tabelach gwintów?
W tabelach gwintów możemy znaleźć wiele różnorodnych typów, które odgrywają kluczową rolę w inżynierii i technologii. Oto niektóre z nich:
- gwinty metryczne (M) – zgodne z normą DIN 13, cieszą się dużą popularnością w Europie,
- gwinty metryczne drobnozwojne (MF) – charakteryzują się mniejszym skokiem spiralnym, co oferuje wyższą precyzję połączeń,
- gwinty calowe – takie jak UNC (Unified National Coarse) oraz UNF (Unified National Fine), standard w Stanach Zjednoczonych,
- gwinty Whitwortha (BSW) oraz rurowe (BSP) – stosowane głównie w hydraulice i instalacjach gazowych,
- gwinty trapezowe – cenione za swoją wytrzymałość i stabilność w systemach napędowych,
- gwinty stożkowe – NPT (National Pipe Taper) i BSPT, stosowane w połączeniach rurowych,
- gwinty do rurek pancernych – zgodne z normą DIN 40430,
- gwinty zunifikowane ISO oraz amerykańskie calowe.
Dzięki tej różnorodności gwintów inżynierowie mają możliwość łatwego dobierania odpowiednich narzędzi i materiałów do swoich specyficznych potrzeb.
Jakie skoki gwintów występują w tabelach gwintów?
W tabelach dotyczących gwintów znajdziemy różnorodne skoki, które odgrywają istotną rolę w precyzyjnym montażu elementów. Skok gwintu metrycznego (M) mierzy się w milimetrach. Przykładowo, oznaczenie M6x1 oznacza gwint o średnicy 6 mm oraz skoku wynoszącym 1 mm.
- gwinty drobnozwojne (MF) cechują się mniejszym skokiem, co przyczynia się do wyższej precyzji połączeń,
- w przypadku gwintów calowych, takich jak UNC, UNF czy BSW, skok określa liczbę zwojów przypadających na cal,
- na przykład, gwint 1/4″-20 UNC posiada 20 zwojów w każdym calu,
- tabele gwintów rurowych (BSP) również zawierają skoki, które są standardowo zdefiniowane dla poszczególnych rozmiarów gwintów.
Dzięki tym danym inżynierowie są w stanie dobierać odpowiednie narzędzia do gwintowania, co ma kluczowe znaczenie dla zapewnienia jakości połączeń. Dokładny wybór skoku gwintu ma wpływ na trwałość oraz stabilność całej konstrukcji.
Jakie otwory należy wykonać pod gwintowanie?
Podczas gwintowania niezwykle istotne jest staranne przygotowanie otworów. Ich średnica powinna być nieco mniejsza od nominalnej średnicy gwintu, co jest zależne od specyfiki zastosowanego gwintu. Można to wyliczyć za pomocą wzoru: D = M – P, gdzie D to średnica otworu, M oznacza średnicę gwintu, a P to skok gwintu.
Wartości te znajdziesz w tabeli gwintów, która dostarcza niezbędnych informacji, w tym wskazówek dotyczących średnic wierteł dla różnych typów gwintów, co ułatwia dobór odpowiednich narzędzi. W przypadku gwintów metrycznych standardowe średnice otworów są ściśle określone, co ma kluczowe znaczenie dla trwałości oraz wytrzymałości połączeń. Zastosowanie niewłaściwej średnicy otworu może skutkować problemami z jakością gwintu i efektywnością połączeń.
Dodatkowo, ważne jest, aby zwrócić uwagę na skoki gwintów, które również wpływają na precyzję wykonania otworów. Poprawne przygotowanie otworów do gwintowania ma zatem zasadnicze znaczenie dla efektywności i jakości całego procesu produkcji oraz montażu.
Jak dobór średnicy otworu pod gwint wpływa na obróbkę?
Wybór odpowiedniej średnicy otworu pod gwint ma ogromne znaczenie dla skuteczności obróbki skrawaniem. Jeśli otwór jest zbyt mały, opór podczas gwintowania wzrasta, co może doprowadzić do uszkodzenia gwintownika, a tym samym skrócić jego żywotność. W takich sytuacjach konieczne staje się zwiększenie momentu obrotowego, co wpływa negatywnie na jakość połączenia oraz jego trwałość. Z kolei zbyt duża średnica osłabia cały gwint, co prowadzi do obniżenia nośności i wyższej tendencji do luzów.
Dlatego precyzyjny dobór średnicy otworu jest kluczowy – ma to istotny wpływ na warunki skrawania, co bezpośrednio przekłada się na żywotność narzędzi oraz ich efektywność. Ważnym czynnikiem jest również materiał, który poddajemy obróbce. Na przykład:
- gwintowanie stali nierdzewnej wymaga innych parametrów,
- w przypadku aluminium stosuje się zróżnicowane podejście.
To zróżnicowanie ma konsekwencje dla wyboru zarówno średnicy otworu, jak i narzędzi do gwintowania. Staranność w przygotowaniu otworów to fundament sukcesu w tej dziedzinie. Szczególnie kluczowe jest to w przypadku gwintowania bezwiórowego, które wymaga precyzyjnego i starannego podejścia, zapewniając jednocześnie mocniejsze połączenia.

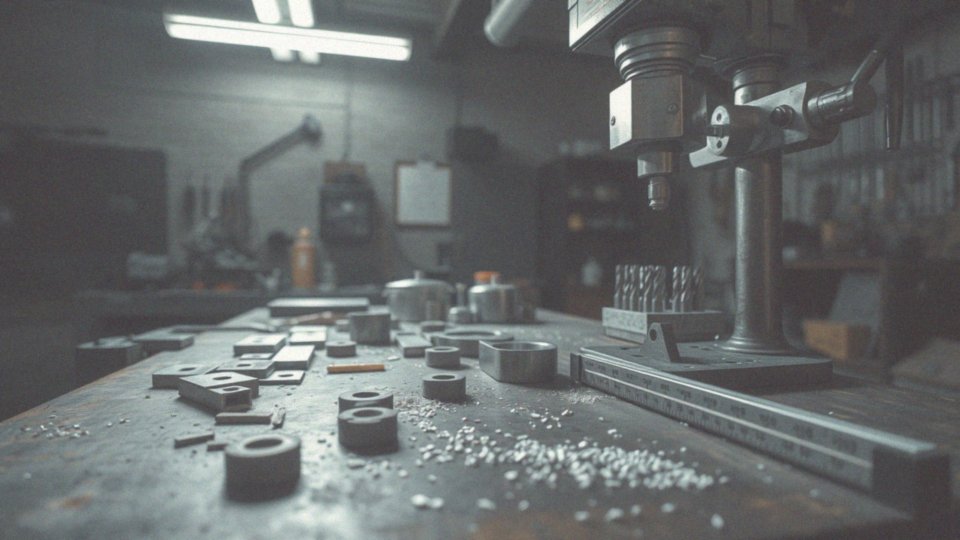

Jakie materiały są brane pod uwagę podczas doboru średnicy wiertła?
Wybierając średnicę wiertła, warto wziąć pod uwagę różnorodność materiałów, z jakimi mamy do czynienia. Twarde surowce, takie jak stal oraz jej odmiany, na przykład Toolox i Hardox, wymagają zastosowania większych średnic otworów. Dzięki temu opór przy gwintowaniu jest mniejszy, co pozytywnie wpływa na trwałość narzędzia.
Z drugiej strony, gdy pracujemy z materiałami miękkimi, takimi jak:
- aluminium,
- mosiądz,
- brąz,
- stopy cynku,
lepiej sprawdzą się mniejsze otwory. Te mają kluczowe znaczenie dla wytrzymałości gwintu, co znacznie obniża ryzyko jego uszkodzenia. Właściwości materiału wpływają nie tylko na obróbkę, ale także na siły wymagane w procesie gwintowania. W przypadku twardych surowców niezwykle istotne jest dobranie właściwych narzędzi oraz parametrów skrawania. Co więcej, przy gwintowaniu bezwiórowym materiały odgrywają fundamentalną rolę, gdyż decydują o trwałości i wytrzymałości połączeń. Uwzględnienie tych wszystkich aspektów jest kluczowe dla zapewnienia wysokiej jakości tworzonych gwintów.
Jakie są podstawowe zasady doboru wiertła pod gwint?
Wybór odpowiedniego wiertła do gwintów opiera się na kilku kluczowych elementach. Przede wszystkim, średnica wiertła powinna być mniejsza od nominalnej średnicy gwintu. W przypadku gwintów metrycznych, obliczamy tę średnicę według wzoru: D = M – P, gdzie D oznacza średnicę otworu, M to średnica gwintu, a P to jego skok.
Ważne jest również, aby określić rodzaj gwintu – metryczny, calowy lub rurowy, ponieważ każdy z nich wymaga korzystania z różnych tabel, które wskazują zalecane średnice wierteł. Dodatkowo, materiał, z jakim pracujemy, ma znaczący wpływ na wybór narzędzia. Na przykład, twarde materiały, takie jak stal, potrzebują innego podejścia niż bardziej miękkie, jak aluminium.
Odpowiedni dobór średnicy wiertła dla twardszych materiałów pomaga zmniejszyć opór i wydłużyć żywotność narzędzia. Właściwe dobranie wiertła jest istotne, ponieważ wpływa nie tylko na precyzyjność wykonania gwintu, ale również na jego trwałość oraz solidność połączenia. Dlatego staranne przygotowanie otworów do gwintowania jest kluczowe dla uzyskania wysokiej jakości połączeń śrubowych i mechanicznych.
Jak dobrać wiertła pod różne typy gwintów?
Wybór odpowiednich wierteł do różnych gwintów jest niezwykle istotny dla zapewnienia jakości połączeń śrubowych. Kluczowe jest dostosowanie średnicy wiertła do konkretnego typu gwintu, czy to:
- gwintu metrycznego (M),
- drobnozwojnego (MF),
- różnorodnych gwintów calowych (UNC, UNF, BSW),
- gwintów rurowych (BSP).
Niezbędne jest przestrzeganie odpowiednich norm oraz korzystanie z tabel. Dla gwintów metrycznych oraz drobnozwojnych pomocne będą tabele norm DIN 13 i DIN 336. Z kolei dla gwintów rurowych istotne są normy, takie jak DIN-ISO 228, które regulują ich wymiary. Przed przystąpieniem do obróbki dobrze jest zapoznać się z danymi w odpowiednich tabelach, które określają średnice wierteł i skoki gwintów. Te informacje są kluczowe dla trwałości oraz precyzji montowanych elementów.
Dobierając średnicę wiertła, warto również wziąć pod uwagę materiał, który planujemy obrabiać:
- gdy pracujesz z twardymi materiałami, jak stal Werkzeug, zazwyczaj lepiej sprawdzają się większe średnice wierteł, ponieważ zmniejszają one opór podczas gwintowania,
- natomiast dla miękkich materiałów, takich jak aluminium czy mosiądz, zaleca się zastosowanie mniejszych średnic, co wpływa korzystnie na bezpieczeństwo i jakość gwintu.
Należy także mieć na uwadze narzędzia oraz ich trwałość, które mogą różnić się w zależności od używanego materiału. Prawidłowy wybór średnicy wiertła ma kluczowe znaczenie nie tylko dla procesu gwintowania, ale także dla jakości oraz wytrzymałości finalnego produktu. Dobrze dobrane wiertła przyczyniają się do zwiększenia efektywności obróbki, co w przyszłości ogranicza problemy i zwiększa satysfakcję z wykonanego zadania.

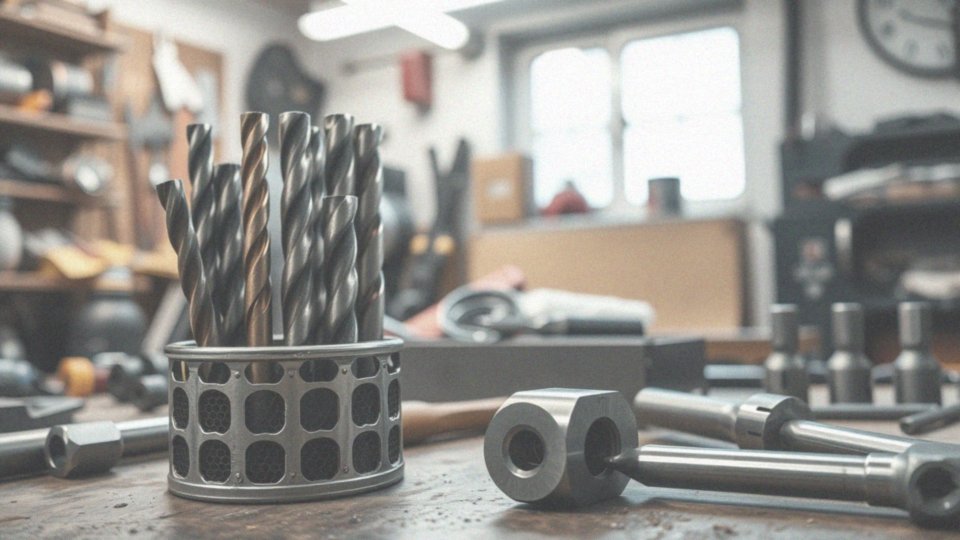

Jakie zależności występują między średnicą wiertła a rozmiarem gwintu?
Zrozumienie relacji między średnicą wiertła a wielkością gwintu odgrywa istotną rolę podczas gwintowania. Warto pamiętać, że średnica wiertła powinna być zawsze mniejsza niż nominalna średnica gwintu. Na przykład, w przypadku gwintu metrycznego M8, nominalny rozmiar wynosi 8 mm, co wymaga odpowiedniego dobrania średnicy wiertła, aby tworzyć solidne podstawy do gwintowania. Różnica między tymi dwoma wartościami jest uzależniona od skoku gwintu.
Dla gwintów metrycznych można skorzystać z prostego wzoru:
- D = M – P,
gdzie D to średnica wiertła, M oznacza średnicę gwintu, a P reprezentuje skok gwintu. Taki sposób umożliwia znalezienie właściwego rozmiaru otworu, idealnego do konkretnej aplikacji. Warto również korzystać z tabel gwintów, które dostarczają dokładnych informacji na temat średnic wierteł przypisanych do różnych gwintów. To znacząco redukuje ryzyko popełnienia błędów i gwarantuje wysoką jakość połączeń śrubowych.
Staranny dobór średnicy wiertła wpływa na jakość gwintów, co ma kluczowe znaczenie, zwłaszcza w przypadku gwintowania bezwiórowego. Ostatecznie, precyzyjnie wykonany otwór jest niezbędny do osiągnięcia trwałych i solidnych połączeń.
Jak średnica wiertła wpływa na trwałość narzędzia?
Średnica wiertła odgrywa niezwykle ważną rolę w trwałości narzędzi, zwłaszcza podczas gwintowania. Wybór odpowiednich wymiarów ma bezpośredni wpływ na obciążenie narzędzia. Gdy średnica wiertła jest zbyt mała, obciążenia rosną, co prowadzi do szybszego zużycia oraz zwiększonego ryzyka uszkodzeń. Z kolei zbyt duże wiertło osłabia gwint, co skutkuje jego przedwczesnym zużyciem. Odpowiednio dobrana średnica zapewnia optymalne warunki skrawania, co znacząco wydłuża żywotność narzędzi.
Szczególnie w przypadku narzędzi wykonanych ze stali szybkotnącej HSS lub kobaltowej HSSCo, wybór właściwego rozmiaru jest niezbędny dla osiągnięcia pożądanych efektów. Przy doborze średnicy istotne jest uwzględnienie rodzaju materiałów, z jakimi mamy do czynienia:
- twarde surowce wymagają większych średnic, co zmniejsza opór podczas gwintowania i zwiększa trwałość narzędzi,
- materiały miękkie, takie jak aluminium czy mosiądz, można stosować z mniejszymi średnicami, co korzystnie wpływa na wytrzymałość gwintów.
Dobrze dobrana średnica wiertła nie tylko redukuje obciążenia narzędzi, ale także zwiększa ich efektywność, co ma fundamentalne znaczenie w każdym procesie gwintowania. W szczególności, w technice gwintowania bezwiórowego, precyzyjna regulacja średnicy jest kluczowa dla zapewnienia wysokiej jakości i trwałości połączeń.
Co to jest gwintowanie bezwiórowe i jakie wymagania stawia?
Gwintowanie bezwiórowe, znane także jako gwintowanie przez formowanie, to technika, która umożliwia tworzenie gwintów bez odpadów materiałowych w postaci wiórów. Zastosowanie gwintowników wygniatających pozwala na formowanie gwintu bez konieczności skrawania.
Istotnym czynnikiem w tym procesie jest precyzyjna średnica otworu, która wpływa na jakość oraz wytrzymałość gwintu. Odpowiednie dobranie tej średnicy, w zależności od obrabianego materiału, ma kluczowe znaczenie. Zbyt mały lub zbyt duży otwór może prowadzić do:
- pęknięć,
- osłabienia struktury gwintu.
Na przykład, przy obróbce twardych materiałów, takich jak stal, warto stosować nieco większe otwory, co z kolei zmniejsza obciążenie na gwintownikach. Natomiast w przypadku materiałów miękkich, jak aluminium czy mosiądz, mniejsze średnice okazują się wystarczające, co zyskuje na trwałości wykonanych gwintów.
Gwintowanie bezwiórowe oferuje szereg korzyści. Do najważniejszych należy:
- zwiększona wytrzymałość gwintu,
- eliminacja wiórów,
- korzyści w produkcji seryjnej.
Niemniej jednak, precyzyjne planowanie procesów związanych z tą metodą ma ogromne znaczenie, a odpowiedni dobór narzędzi jest kluczowy dla uzyskania wymaganej jakości połączeń. Zachowanie precyzji i odpowiedniego doboru średnic wierteł, zgodnie z specyfikacjami elementów, jest niezbędnym elementem całego procesu.
